Güç Elektroniğinin Gizli Kahramanları: Sürücü ve Tetikleme Trafoları

Modern elektronik dünyasında, bir mikrodenetleyicinin (Arduino, PIC, DSP) 5 Voltluk zayıf sinyaliyle, yüzlerce Voltluk devasa motorları veya güç kaynaklarını kontrol etmesi bir sihir değildir; bu bir mühendislik harikasıdır. Bu harikanın gerçekleşmesini sağlayan, kontrol devresi ile güç devresi arasında güvenli bir köprü kuran parçaların başında Sürücü Trafoları (Driver Transformers) gelir. SMPS güç kaynaklarında, kaynak makinelerinde, invertörlerde ve flaş devrelerinde; MOSFET, IGBT veya Tristör gibi güç anahtarlarını "Tetiklemek" ve aynı zamanda hassas işlemciyi yüksek voltajdan korumak (İzolasyon) için bu özel trafolar kullanılır.

Standart trafolardan farklı olarak 50Hz şebeke frekansında değil, kilohertz (kHz) seviyesindeki yüksek frekanslı kare dalgalarda (PWM) çalışan bu komponentler; Darbe Trafosu (Pulse Transformer) veya Tetikleme Trafosu olarak da bilinir. Yanlış bir sürücü trafosu seçimi, güç transistörlerinin tam açılmamasına, aşırı ısınmasına ve devrenin patlamasına yol açabilir. Bu kapsamlı rehberde; 1:1 veya 1:1:1 sarım oranlarının anlamını, Gate Drive trafolarının avantajlarını, fotoğrafçılıkta kullanılan flaş tetikleme bobinlerini ve elektronik üretim/tamir sektörüne yönelik toptan sürücü trafosu tedarik imkanlarını en ince detayına kadar inceliyoruz. Sinyali güce dönüştürün.

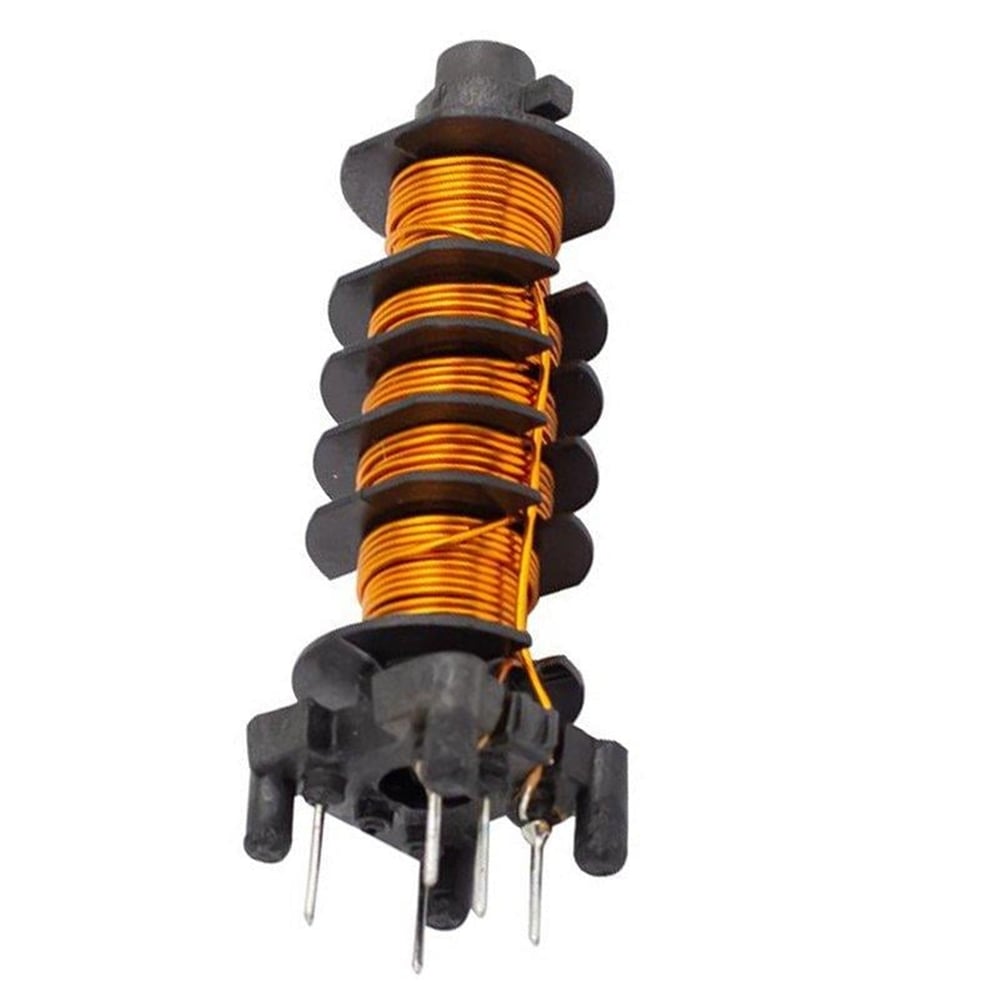

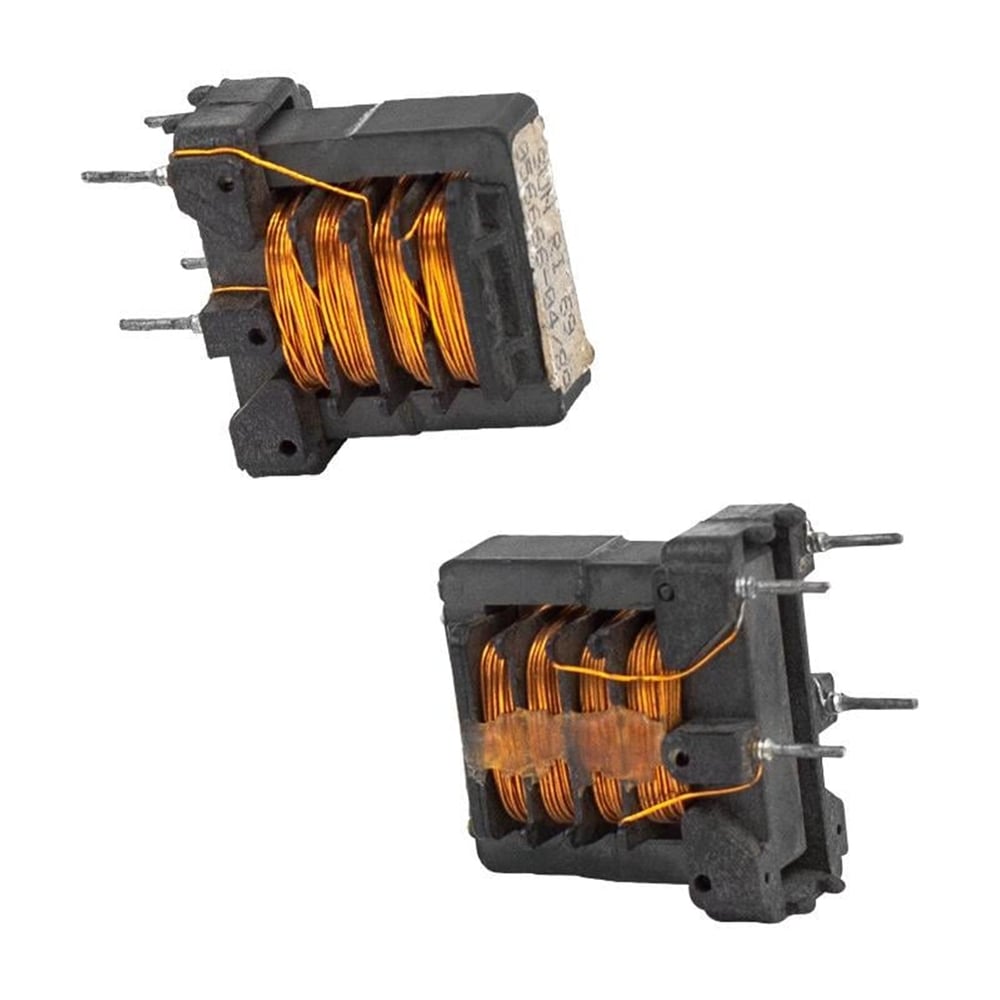

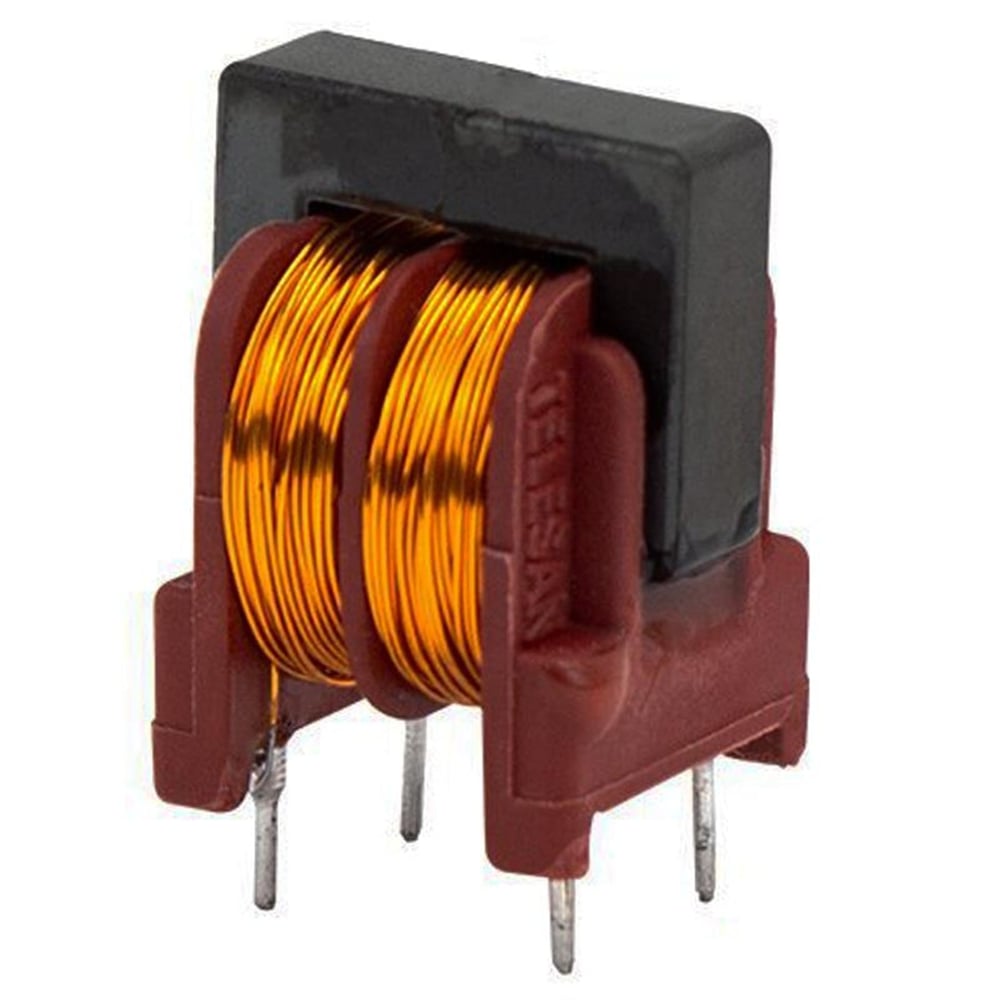

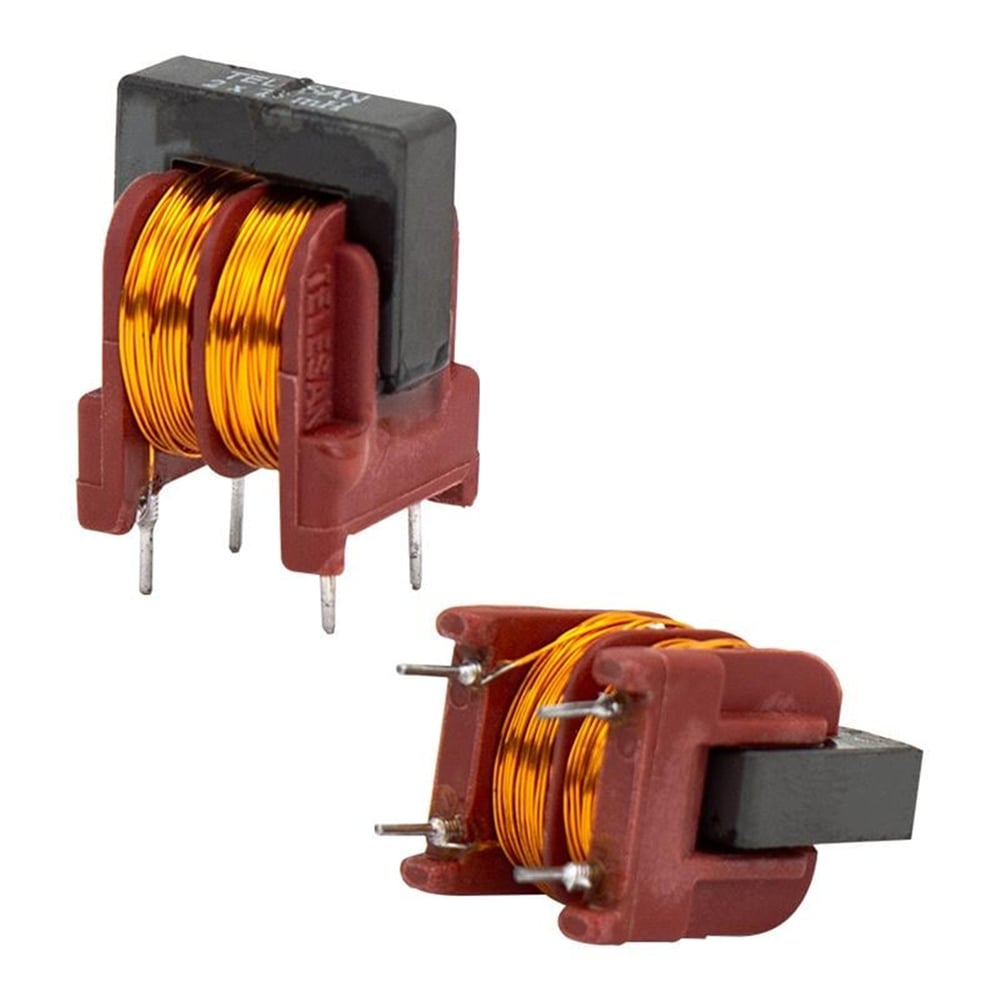

Sürücü Trafosu Çeşitleri ve Kullanım Alanları

Bu trafolar, sürdükleri elemana ve yaptıkları işe göre kategorize edilir. Projeniz veya tamir ettiğiniz kart için doğru parçayı bulmak adına bu ayrımları bilmelisiniz.

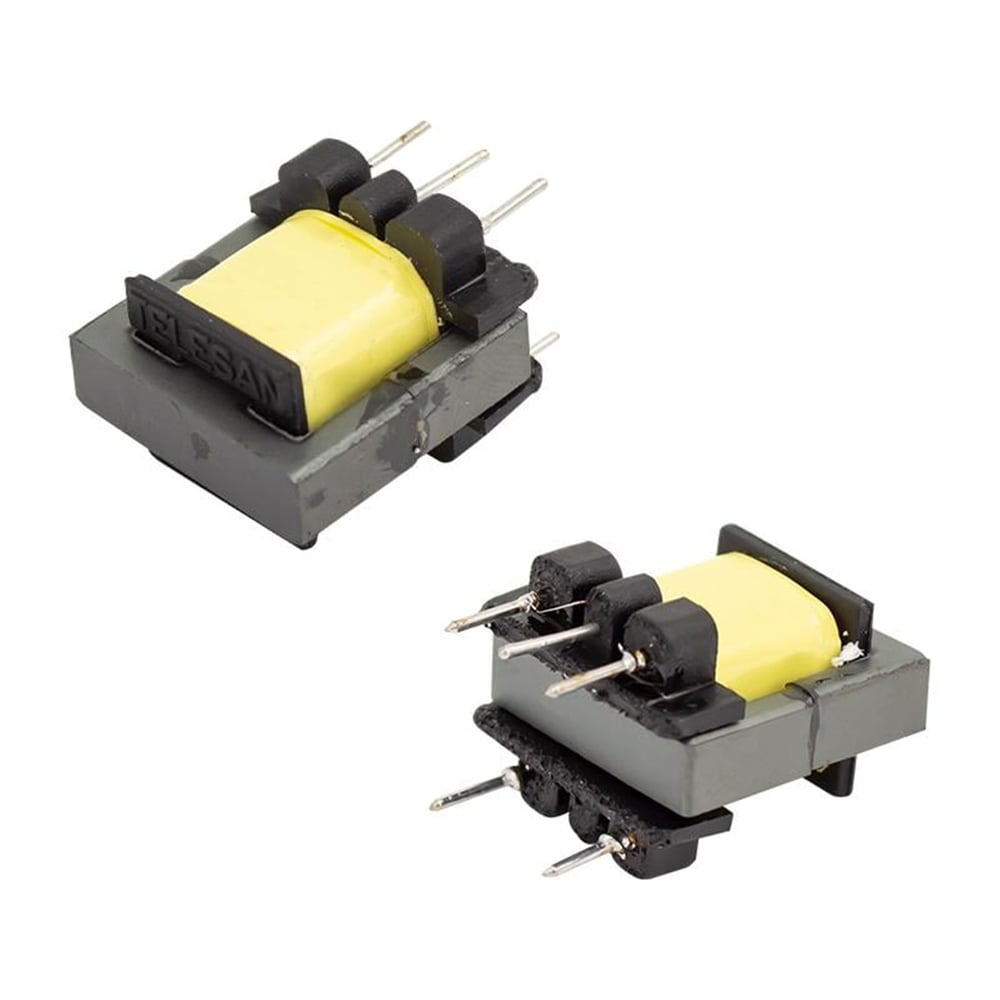

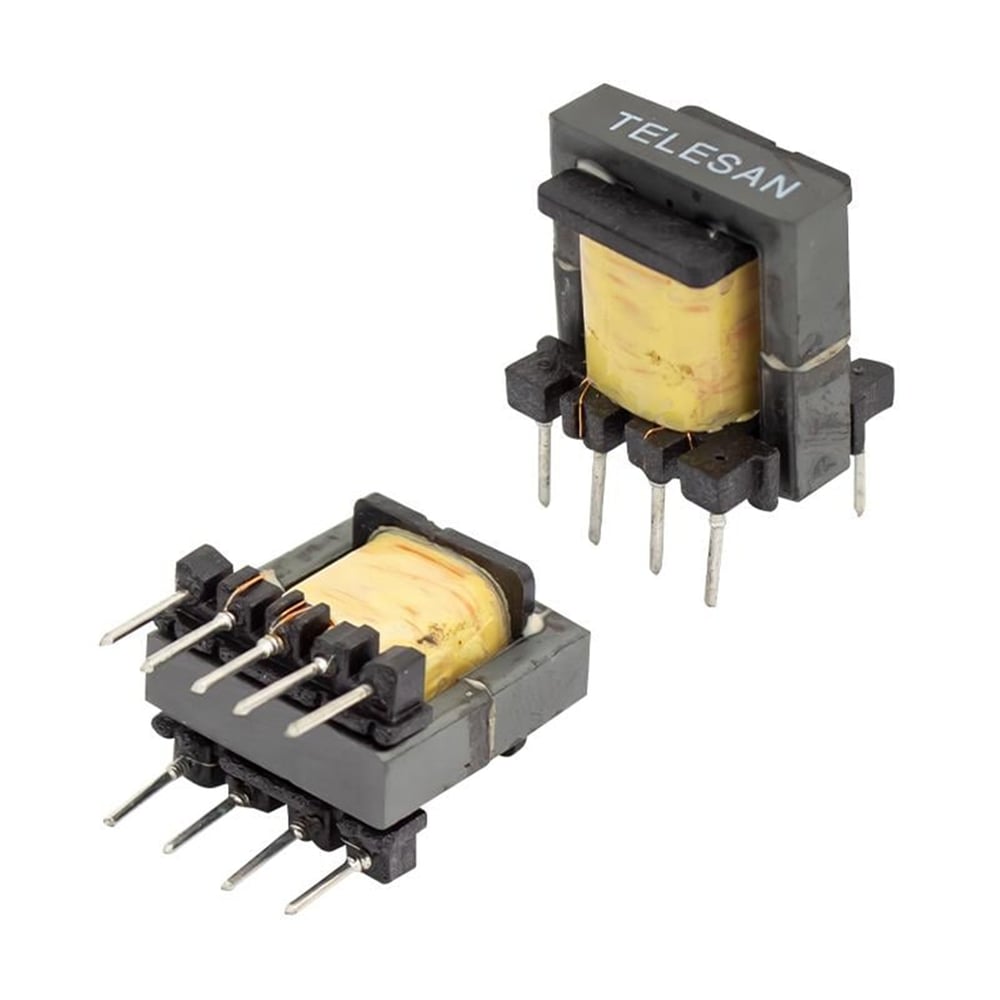

1. Gate Drive (Sürücü) Trafoları

SMPS (Switch Mode Power Supply) ve İnvertör devrelerinde en sık kullanılan tiptir. Görevi: PWM kontrol entegresinden gelen kare dalga sinyali, güç MOSFET'inin veya IGBT'nin "Gate" bacağına izole bir şekilde iletmektir. Özelliği: Genellikle ferit nüvelidir (Toroid veya EE tip). Dönüştürme oranı genelde 1:1 veya 1:1:1'dir. Yani voltajı değiştirmez, sadece sinyali karşıya "kopyalar" ve elektriksel izolasyon sağlar.

2. Tetikleme (Trigger) Trafoları

Daha çok anlık yüksek voltaj darbeleri (Spike) üretmek için kullanılır. Kullanım Alanı: Fotoğraf makinesi flaşları, stroboskoplar (Çakarlı lambalar) ve lazer tüplerinin ateşlenmesinde kullanılır. Düşük voltajlı bir kapasitör deşarjını, saniyenin binde birinde binlerce volta (Örn: 4kV - 10kV) yükselterek Xenon tüpün çakmasını sağlar. Tristör (SCR) tetiklemelerinde de kullanılır.

3. Pulse (Darbe) Trafoları

Genel bir isimlendirmedir. Veri iletiminde (Ethernet portlarında) veya sinyal izolasyonunda kullanılır. Sinyalin bozulmadan, dik kenarlı (kare) formunu koruyarak iletilmesi için özel olarak tasarlanmıştır.

Teknik Derinlik: Neden Optokuplör Yerine Trafo?

Bir MOSFET'i sürmek için optokuplör de kullanılabilirken, neden mühendisler hala Sürücü Trafosu kullanıyor? İşte teknik üstünlükleri:

• Yüzer Kaynak (Floating Ground): "High-Side" denilen, devrenin üst tarafındaki MOSFET'leri sürmek zordur çünkü kaynak (Source) bacağı şasye bağlı değildir. Sürücü trafosu, elektriksel olarak bağımsız olduğu için High-Side anahtarlamayı en kolay ve ucuz yolla yapar.
• Hız ve Gecikme: Sürücü trafoları, manyetik indüksiyonla çalıştığı için optokuplörlere göre sinyal gecikmesi (Latency) çok daha düşüktür. Çok yüksek frekanslı SMPS devrelerinde bu hız kritiktir.
• Güç Transferi: Optokuplör sadece sinyal (bilgi) aktarır, karşı tarafı sürmek için harici bir güç kaynağına ihtiyaç duyar. Sürücü trafosu ise gerekli olan enerjiyi (Gate akımını) de beraberinde taşıyabilir. Ekstra besleme gerektirmez.
• Negatif Voltaj Sürme: Trafoların sekonder sargısı ters bağlanarak, IGBT'lerin kapanma anında ihtiyaç duyduğu negatif voltaj kolayca sağlanabilir. Bu, gürültü bağışıklığını artırır.

Satın Alma Rehberi: Seçim Kriterleri

Bir tamir yapıyorsanız veya tasarım aşamasındaysanız şu parametrelere dikkat edin:

• Sarım Oranı (Turns Ratio): Ürün üzerinde yazar (Örn: 1:1, 1:2, 1:1:1). 1:1 demek, girişte 12V varsa çıkışta da 12V var demektir. 1:1:1 ise, tek bir sinyalle aynı anda iki ayrı transistörü (Push-Pull veya Half-Bridge) sürebileceğiniz anlamına gelir.
• Voltaj Zaman Çarpımı (VµS): Trafonun doyuma (Saturation) gitmeden taşıyabileceği maksimum sinyal genişliğini ifade eder. Frekansınız düşükse, bu değeri yüksek bir trafo seçmelisiniz, yoksa trafo ısınır ve sinyal bozulur.
• İzolasyon Gerilimi: Şebeke tarafı ile kontrol tarafı arasında kaç voltluk koruma sağladığıdır (Örn: 3000V AC). Güvenlik için hayati önem taşır.
• Endüktans (mH / µH): Çalışma frekansına uygun olmalıdır. Çok düşük endüktans, entegreyi zorlar; çok yüksek endüktans sinyal şeklini bozar.

Toptan Sürücü Trafosu ve Tamirci Fırsatları

Endüstriyel kart tamircileri, kaynak makinesi servisleri ve SMPS üreticileri için toptan pulse trafosu tedariği, bulunması zor bir hizmettir. Neden bizimle çalışmalısınız?

• Nadir Parçalar: Özellikle kaynak makinelerinde ve eski endüstriyel kartlarda kullanılan özel sarım oranlı (Örn: 15:15) trafoları stokluyoruz veya muadilini sunuyoruz.
• Kaliteli Nüve: Sürücü trafolarında ferit nüve kalitesi, ısınmayı ve verimi belirler. EPCOS, Würth, Murata veya muadili yüksek geçirgenlikli nüveye sahip ürünler satıyoruz.
• Üretim Desteği: Kendi tasarımınız için özel sarım (Custom Winding) darbe trafosu ihtiyacınız varsa, adetli alımlarda üretici partnerlerimizle çözüm sunuyoruz.

Fiyatları Etkileyen Faktörler

Bu minik parçaların fiyatları neye göre değişir?

1. Marka (Murata vs No-name): Test edilmiş, datasheet'i olan markalı trafolar, garantili parametreleri nedeniyle pahalıdır. Tamir işlerinde markalı ürün kullanmak "geri dönüşü" engeller.
2. Sarım Sayısı (Çıkış Sayısı): Tek çıkışlı (2 sargılı) bir trafo ile çift çıkışlı (3 veya 4 sargılı) bir trafo arasında bakır maliyeti ve işçilik farkı vardır.
3. Kılıf Tipi (SMD vs DIP): Yüzey montaj (SMD) trafolar, otomasyonla üretildiği için bazen daha uygun olabilirken, bacaklı (DIP) ve özel kılıflı trafolar daha pahalı olabilir.

Sıkça Sorulan Sorular (SSS)

Teknik personelin en çok sorduğu sorular:

• Normal trafodan farkı nedir? Normal trafolar 50/60Hz sinüs dalgası için demir-silisli sacdan yapılır. Sürücü trafoları ise kHz-MHz seviyesindeki kare dalgalar için Ferit nüveden yapılır. Normal trafoyu buraya takarsanız çalışmaz, ısınır.
• Sürücü trafosu neden ısınır?
  Eğer çalışma frekansı çok düşükse trafo doyuma gider ve ısınır. Ya da sürdüğünüz MOSFET'in Gate kapasitesi çok yüksektir, trafo akım yetiştiremiyordur.
• 1:1:1 ne demek?
  Trafonun 3 sargısı var ve hepsinin sarım sayısı eşit demektir. Bir giriş ile iki farklı çıkışı (İki ayrı transistörü) aynı anda ve izole şekilde sürebilirsiniz.
• Tristör (SCR) tetiklemek için hangisi lazım?
  Tristörler akımla tetiklenir. Genellikle "Trigger Transformer" veya düşük oranlı (3:1) pulse trafoları kullanılır.
• Flaşım patlamıyor, trafodan mı?
  Flaş tüpünün dibindeki minik bobin (Tetikleme trafosu) yanmış olabilir. Yüksek voltaj atlaması (Ark) yaptığı için zamanla bozulabilir.
• Yönü var mı?
  Evet, sargıların başlangıç ve bitiş yönleri (Nokta işareti ile belirtilir) çok önemlidir. Ters takarsanız sinyal ters çevrilir (Invert olur) ve transistör yanlış zamanda açılır, devre patlayabilir.

Güç elektroniği projelerinizde MOSFET'lerinizi güvenle sürmek, endüstriyel kartları orijinal performansına kavuşturmak için kategorimizdeki Sürücü ve Darbe Trafosu çeşitlerini hemen inceleyin. İster prototip için tekli, ister seri üretim için toptan fiyatlarla en kaliteli manyetik bileşenlere ulaşın.
