LCD İnvertör: Ekranın Işığını Yakan Yüksek Voltaj Gücü

LCD (Liquid Crystal Display) teknolojisinin altın çağını yaşadığı dönemde üretilen televizyonların ve endüstriyel monitörlerin en kritik bileşeni LCD İnvertör kartlarıdır. Günümüzdeki LED teknolojisinden farklı olarak, eski nesil LCD ekranların arkasında ince floresan lambalar (CCFL - Cold Cathode Fluorescent Lamp) bulunur. Bu lambaların yanması ve ekrana ışık vermesi için, şebekeden gelen düşük voltajın (12V veya 24V), binlerce voltluk yüksek AC gerilimine dönüştürülmesi gerekir. İşte bu "ateşleme" görevini LCD İnvertör üstlenir. Eğer televizyonunuzda "Ses var ama görüntü yok" sorunu varsa, ekrana fener tuttuğunuzda arkada silik bir görüntü görüyorsanız; suçlu %90 ihtimalle arızalı bir invertör kartı veya yanmış bir trafodur. Reyonex olarak, Panel Tamir Malzemeleri kategorisinde, piyasada bulunması zorlaşan orijinal invertör kartlarından, her ekrana uyarlanabilen "Universal İnvertör" çözümlerine kadar en geniş yelpazeyi sunuyoruz. Cihazınızı hurdaya ayırmadan önce, ona hayat verecek parçayı burada bulabilirsiniz.

Türkiye Pazarında Öne Çıkan İnvertör Markaları ve Modeller

LCD televizyonların üretim yıllarına (2005-2013 arası) damgasını vuran bu teknoloji, birçok farklı üretici tarafından sağlanmıştır. Cihazınızın markası Samsung, LG, Vestel veya Sony olabilir; ancak arka kapağı açtığınızda karşılaşacağınız invertör markası genellikle farklıdır. Reyonex stoklarında, teknisyenlerin "efsane" olarak nitelendirdiği şu markaların orijinal ve muadil kartlarını bulabilirsiniz:

Darfon: LCD dünyasının en büyük invertör üreticisidir. Vestel, Beko, Sony ve Toshiba TV'lerde sıkça kullanılan "4H.V1448...", "V070..." gibi kodlara sahip kartlardır.
Samsung Electro-Mechanics: Samsung LCD TV'lerin içindeki "SSI320..." veya "SST320..." kodlu kartlardır. Genellikle uzun, dikdörtgen yapıda ve üzerinde çok sayıda trafo barındıran kartlardır.
LG Innotek / Philips: "6632L-XXXX" koduyla başlayan, Master ve Slave (Efendi-Köle) olarak iki parça halinde çalışan invertör setleridir.
Universal Çözümler: Marka bağımsız olarak; 1 lambalı, 2 lambalı veya 4 lambalı küçük monitörleri çalıştırmak için kullanılan "Gold" serisi üniversal kartlardır.

LCD İnvertör Çeşitleri ve Kullanım Alanları

İnvertör kartları, çalıştırdıkları lamba sayısına ve ekranın boyutuna göre farklı mimarilere sahiptir. Arızalı parçayı tespit etmek için çeşitleri tanıyalım:

1. Televizyon Tipi (TV) İnvertörleri

Genellikle 32 inç ve üzeri ekranlarda kullanılır.
Master / Slave Yapısı: Büyük ekranlarda (42 inç ve üstü), tek bir kartın gücü tüm floresanları yakmaya yetmez. Bu yüzden panelin solunda "Master", sağında "Slave" olmak üzere iki adet senkronize çalışan invertör bulunur. Biri bozulursa diğeri de korumaya geçer ve ekran kararır.
Integrated Power (IP) Board: Bazı modellerde (özellikle 19-24 inç TV ve monitörlerde), besleme kartı (Power Board) ile invertör kartı tek bir PCB üzerinde birleşiktir. Buna "IP Board" denir.

2. Monitör ve Laptop İnvertörleri

Daha küçük, ince uzun çubuk şeklinde kartlardır.
Laptop İnvertörü: Ekranın hemen altında, menteşelerin arasında gizlenmiş parmak büyüklüğünde bir karttır. Genellikle tek bir CCFL lambayı sürer. Laptop ekranı karardığında ilk bakılacak yerdir.
Monitör İnvertörü: Genellikle 4 lambalıdır. Çift çıkışlı trafolara sahiptir.

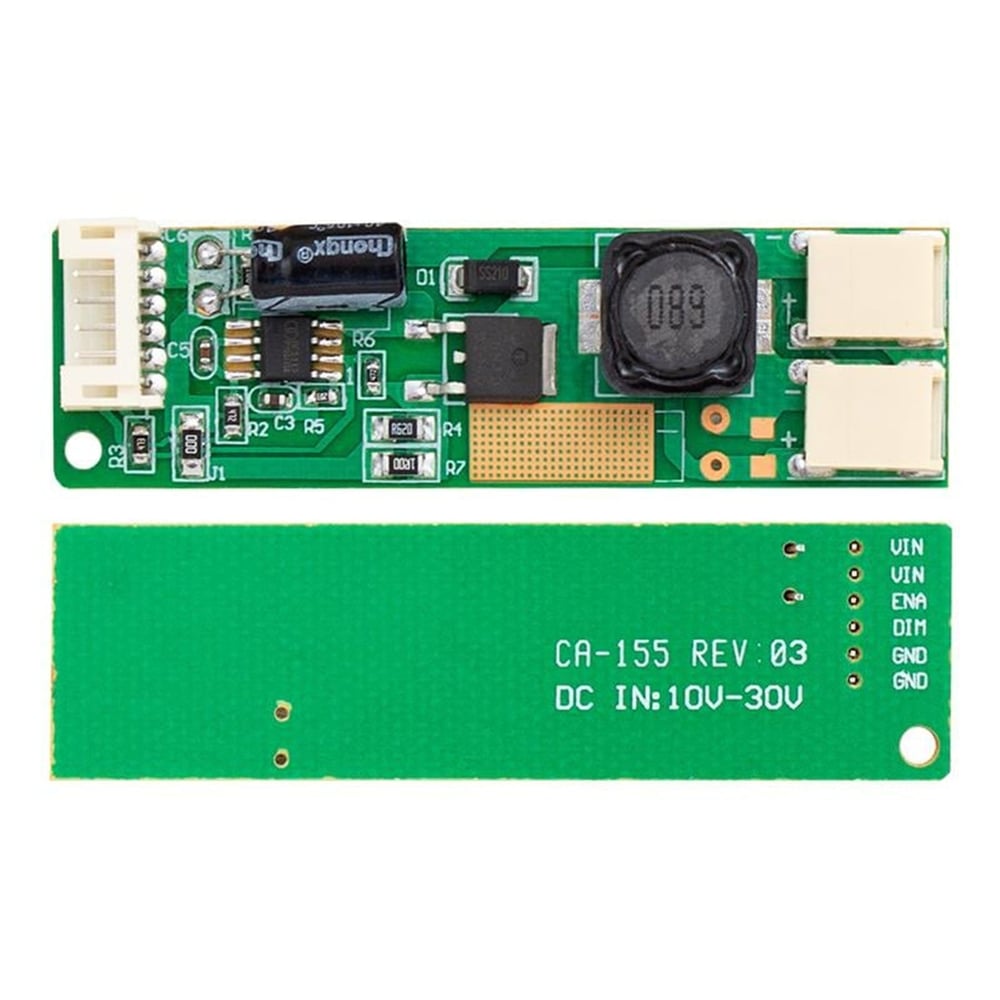

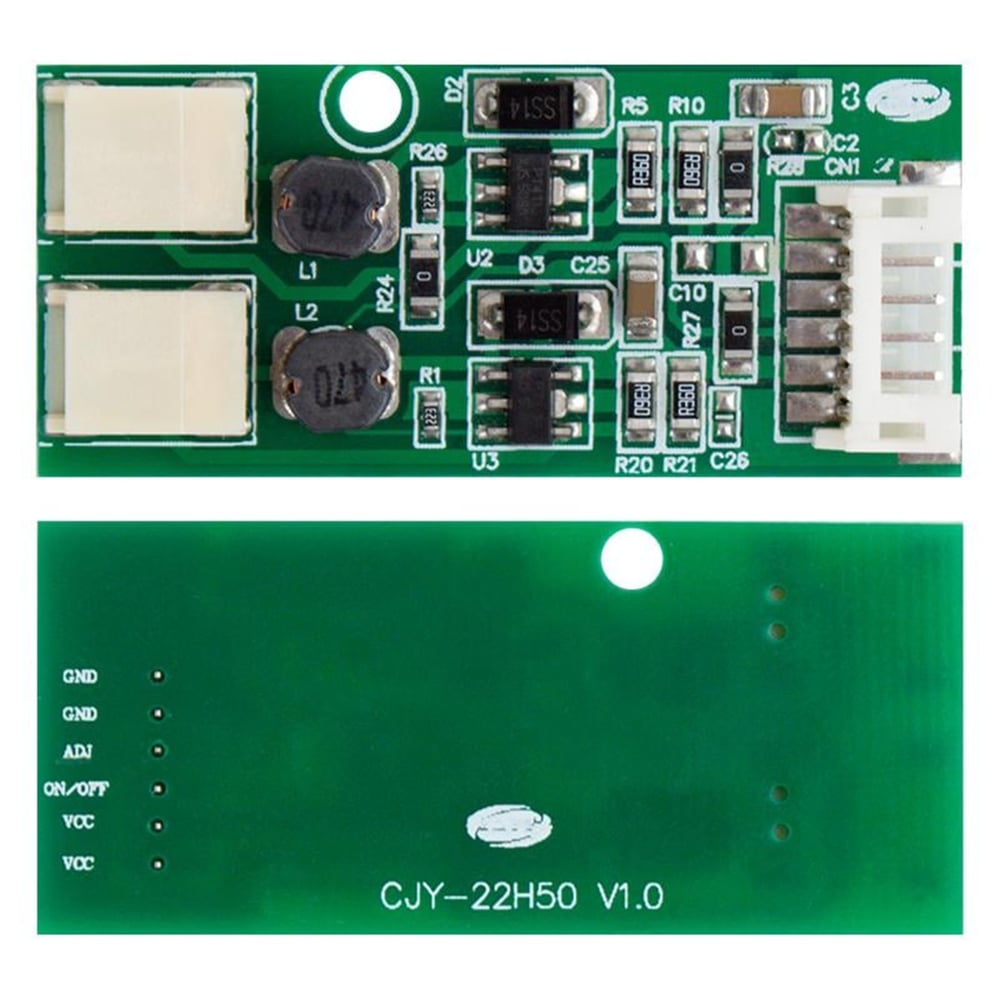

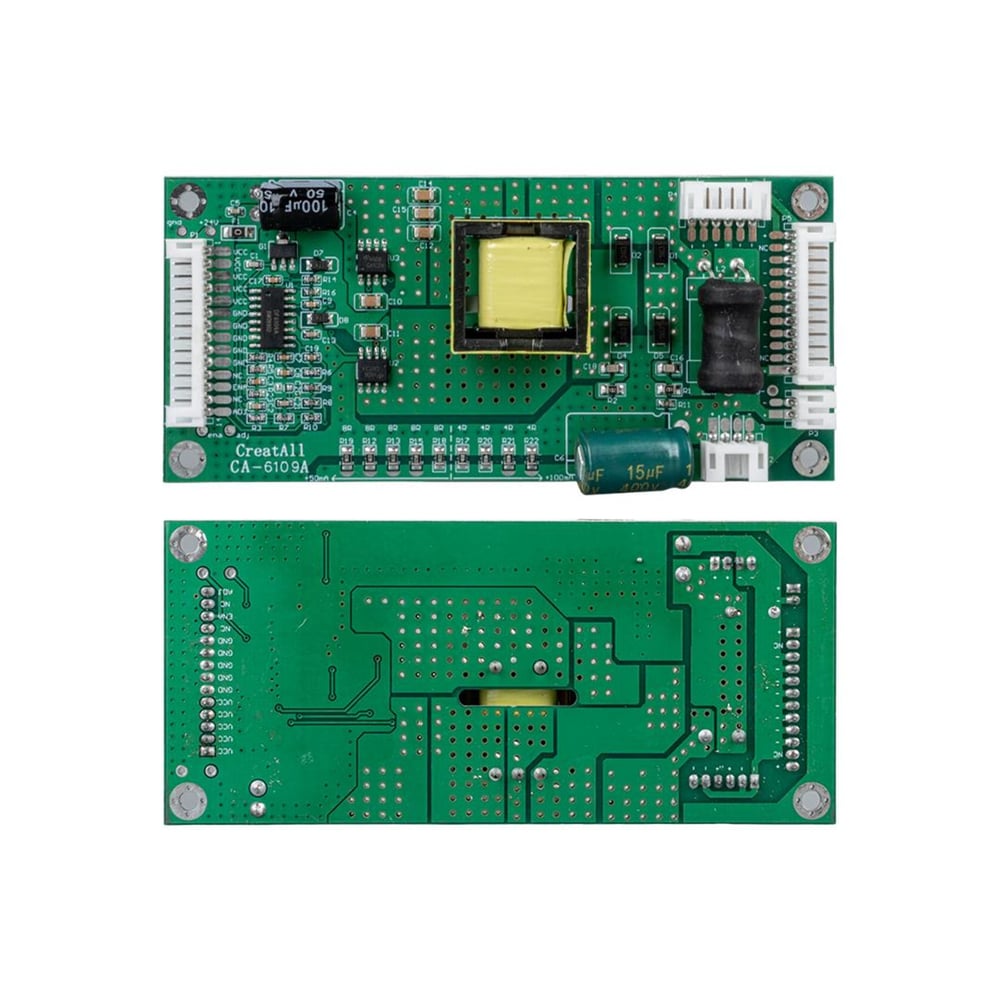

3. Universal (Her Ekrana Uyan) İnvertörler

Tamircilerin kurtarıcısıdır. Orijinal kartı bulunamayan veya çok pahalı olan eski monitör ve TV'ler için üretilmiştir.
Özellikleri: Giriş voltajı genellikle 12V'dur. Kart üzerinde "VCC (12V)", "GND (Şase)", "ENA/ON (Açma-Kapama)" ve "ADJ (Parlaklık)" pinleri bulunur. Bu pinler doğru bağlanarak her türlü LCD panel aydınlatılabilir.

4. Endüstriyel İnvertörler

CNC tezgahları, ATM ekranları, tıbbi cihazlar ve tekstil makinelerinin ekranlarında kullanılan, titreşime ve ısıya dayanıklı özel serilerdir. Bu makinelerin ekranları standart dışı olduğu için invertörleri de özeldir.

Teknik Özellikler: Yüksek Voltajın Mimarisi

Bir LCD İnvertör kartı, basit bir elektronik devre değildir. Üzerinde tehlikeli seviyede voltaj barındıran bir güç ünitesidir. Reyonex olarak sattığımız ürünlerdeki teknik detaylar şöyledir:

Giriş Voltajı (DC): Anakarttan veya besleme katından gelen 12V, 24V veya nadiren 60V DC voltaj ile çalışır.
Çıkış Voltajı (AC): CCFL lambaları yakmak için 600V ile 1500V arasında, yüksek frekanslı (30kHz - 80kHz) AC gerilim üretir. Bu voltaj, lambanın içindeki gazı iyonize ederek ışık vermesini sağlar.
PWM Dimming: Ekran parlaklığını kısmak için "Pulse Width Modulation" tekniğini kullanır. ADJ pininden gelen sinyale göre ışık şiddetini ayarlar.
Koruma Devreleri (OVP/OLP): İnvertörler çok akıllıdır. Eğer lambalardan biri patlarsa veya soketi çıkarsa, sistem "Açık Devre Koruması"na (Open Lamp Protection) geçer ve yangın çıkmaması için tüm sistemi kapatır. Tamir sırasında en çok uğraştıran özellik budur.

Satın Alma Rehberi: Doğru İnvertörü Nasıl Seçerim?

Yanlış invertör siparişi, cihazınızın çalışmamasına veya kartın yanmasına neden olabilir. Doğru seçim için şu adımları izleyin:

Parça Koduna Göre Arama (En Garantisi): TV modelini (Örn: LG 42LG3000) aratmak yerine, invertör kartının üzerindeki kodu (Örn: 6632L-0528A) arama kutusuna yazın. Üreticiler aynı TV modelinde farklı zamanlarda farklı invertörler kullanmış olabilir.
Trafo ve Soket Sayısı: Görsel kontrol yapın. Sizin kartınızda kaç tane yüksek voltaj trafosu var? Lamba çıkış soketleri geniş mi dar mı? Kaç adet lamba çıkışı var? (Örn: 14 çıkışlı, 2 çıkışlı vb.)
Master/Slave Kontrolü: Eğer 40 inç ve üzeri bir TV tamir ediyorsanız, genellikle set halinde (Sağ ve Sol) değişmesi önerilir. Biri bozulduysa diğeri de ömrünü tamamlamak üzeredir.
Universal Alacaksanız: Ekranda kaç lamba olduğunu bilmeniz gerekir. Tek lambalı, çift lambalı veya dört lambalı universal kartlardan uygun olanı seçmelisiniz.

Kullanım Alanları ve Montaj İpuçları

Son Kullanıcılar İçin (Güvenlik Uyarısı): LCD invertör değişimi yaparken cihazın fişini çektikten sonra en az 5-10 dakika bekleyin. Kart üzerindeki kondansatörlerde ve trafolarda hala elektrik yüklü olabilir. Yüksek voltaj çarpılma riski taşır. Montaj sırasında lambalara giden pembe/beyaz/mavi kabloların soketlerini tam oturttuğunuzdan emin olun. Gevşek soket "ark" yaparak plastiği eritir.

Teknik Servisler İçin (Universal Montajı): Orijinali bulunamayan bir monitöre universal kart takarken, eski kartın üzerindeki "ON/OFF" ve "ADJ" pinlerini multimetre ile tespit edin. Genellikle 12V ve GND bellidir. 3.3V veya 5V tetik voltajını (ENA) bağlamazsanız invertör çalışmaz. ADJ (Dim) ucunu bağlamak zorunlu değildir, bağlamazsanız ekran maksimum parlaklıkta çalışır.

Toptan Satış ve Kurumsal Tedarik (B2B Çözümleri)

Reyonex, Türkiye'nin elektronik tamir ekosisteminin en güçlü tedarikçisidir. LCD İnvertör kategorisinde, servislerin "hurdaya ayırmak zorunda kaldığı" cihazları kurtaran stok gücümüzle yanınızdayız.

İşletmeniz için Reyonex güvencesiyle toptan tedarik yaparak, atölyenizde en çok giden "4 lambalı universal invertör", "Laptop invertörleri" ve sık arızalanan "Darfon trafoları"nı stoklayabilirsiniz. Toplu alımlarda sunduğumuz B2B fiyat avantajları, onarım kârlılığınızı artırır. Ayrıca endüstriyel bakım firmaları için; CNC tezgahlarında kullanılan özel üretim invertörlerin tedariği veya muadil çözümleri konusunda teknik ekibimizden destek alabilirsiniz. Kurumsal fatura, hızlı kargo ve teknik danışmanlık hizmetimizle iş ortağınız oluyoruz.

Fiyatları Etkileyen Faktörler

İnvertör fiyatları, ürünün durumuna ve bulunabilirliğine göre değişir:

Nadir Parçalar (Scarcity): Üretimi durmuş (Discontinued) bir 42 inç Philips TV invertörü, piyasada az bulunduğu için universal kartlardan daha pahalı olabilir.
Orijinal vs. Universal: Universal kartlar, seri üretim ve basit yapılı olduğu için çok ekonomiktir. Orijinal kartlar ise cihaza özel mühendislik içerdiği için daha değerlidir.
Trafo Sayısı: Kart üzerinde ne kadar çok bakır sargılı trafo varsa (bazı kartlarda 16-20 adet trafo olabilir), maliyet o kadar artar.

Sıkça Sorulan Sorular (S.S.S)

1. Ses var görüntü yok, invertör mü bozuk floresan mı?

Bunu anlamanın en iyi yolu "deneme kartı" kullanmaktır. Ancak invertörden "cızz" diye bir ses geliyorsa veya trafolardan biri aşırı ısınıyorsa sorun invertördedir. Ekran açılışta kırmızımsı yanıp sönüyorsa sorun floresandadır.

2. Universal invertör parlaklığı ayarlar mı?

Evet, eğer kart üzerindeki "ADJ" veya "DIM" pinini anakarttaki ilgili pine doğru bağlarsanız parlaklık ayarı çalışır. Bağlanmazsa %100 parlaklıkta çalışır.

3. İnvertör trafosu tek satılır mı?

Evet, Reyonex stoklarında "4006A", "4009A" gibi sık bozulan Darfon trafoları tek olarak da satılmaktadır. Kartı komple değiştirmek yerine sadece trafoyu değiştirerek onarım yapabilirsiniz.

4. LED TV'de invertör olur mu?

Hayır. LED TV'lerde bu parçanın karşılığı "LED Driver" kartıdır. İnvertör sadece LCD (CCFL) TV'lerde bulunur.

5. Master/Slave kartların ikisini de değiştirmek şart mı?

Şart değildir ama tavsiye edilir. Çünkü ikisi de aynı saat kadar çalışmıştır. Biri bozulduysa diğerinin de ömrü az kalmıştır.

6. Laptop ekranı çok silik, invertörden mi?

Büyük ihtimalle evet. Laptoplarda invertör arızası çok yaygındır. Ancak bazen ekran flex kablosu veya anakart üzerindeki sigorta da buna sebep olabilir.

7. Hangi ödeme seçenekleri mevcut?

Reyonex.com üzerinden Kredi Kartı (Tek Çekim/Taksit) veya Havale/EFT ile güvenli ödeme yapabilirsiniz.

8. Ürünler test ediliyor mu?

Stoklarımızdaki çıkma (orijinal söküm) invertörler, test cihazlarında yük altında çalıştırılarak kontrol edilir. Sıfır universal kartlar fabrikasyon testlidir.

9. İnvertörden yanık kokusu geliyor, tamir olur mu?

Eğer PCB (kart) yanmışsa veya kömürleşmişse tamir önerilmez, yenisi alınmalıdır. Sadece bir parça yanmışsa (mosfet veya trafo) parça değişimi ile kurtarılabilir.

10. Toptan alım yapabilir miyim?

Evet, tamirciler için çoklu alım indirimlerimiz mevcuttur. B2B panelimizden veya müşteri hizmetlerinden bilgi alabilirsiniz.
