Akımın Tek Yönlü Vanası: Diyot Çeşitleri ve Fiyatları (Zener, Schottky, Köprü)

Su tesisatında "Çekvalf" ne işe yarıyorsa, elektronikte Diyot odur. Elektrik akımının sadece bir yönde akmasına izin verir, ters yönden gelen akımı (belirli bir voltaja kadar) engeller. Bu basit ama hayati özellik sayesinde; pilin ters takılmasına karşı cihazı korur, prizden gelen dalgalı elektriği (AC) cihazların kullanabileceği düz elektriğe (DC) çevirir ve voltajı belirli bir seviyede sabitler.

Piyasada her biri farklı bir amaca hizmet eden binlerce diyot çeşidi vardır. Standart doğrultma işleri için efsanevi 1N4007, voltaj regülasyonu için Zener Diyotlar, yüksek hızlı anahtarlama ve düşük voltaj düşümü için Schottky Diyotlar ve AC'yi DC'ye çevirmek için 4 diyotun birleşimi olan Köprü Diyotlar... Doğru diyotu seçmek, devrenizin verimliliğini ve ömrünü belirler. Bu kapsamlı rehberde; diyot çeşitlerinin farklarını, üzerindeki gri çizginin anlamını, Anot-Katot ayrımını ve üreticiler/tamirciler için toptan diyot tedarik avantajlarını en ince detayına kadar inceliyoruz. Akıma yön verin.

Diyot Çeşitleri ve Görevleri

Dışarıdan bakıldığında hepsi siyah silindir veya minik cam tüp gibi görünse de, iç yapıları ve kullanım alanları tamamen farklıdır.

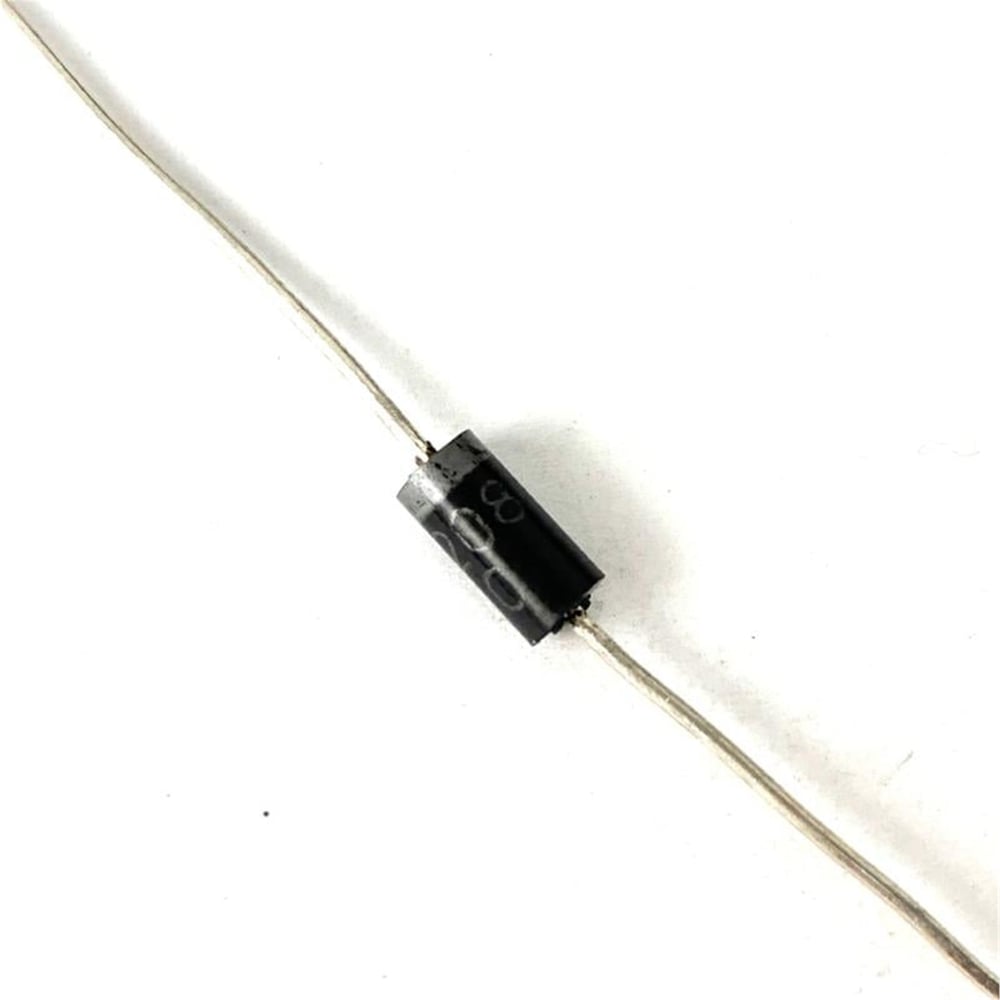

1. Doğrultucu (Rectifier) Diyotlar (Silikon)

En yaygın kullanılan tiptir. Görevi: AC elektriği DC'ye çevirmek veya ters akımı engellemek. Örnek: 1N4007 (1 Amper, 1000V), 1N5408 (3 Amper). Genel amaçlıdır, biraz yavaştır ve üzerinde yaklaşık 0.7V voltaj düşümü olur.

2. Zener Diyotlar

Genellikle cam gövdelidir (Kırmızı/Turuncu iç yapı). Görevi: Voltaj sabitlemek (Regülasyon). Diğer diyotların aksine devreye TERS bağlanır. Üzerindeki voltaj belirli bir değeri (Örn: 5.1V) aştığında akımı geçirerek voltajı o değerde sabitler.

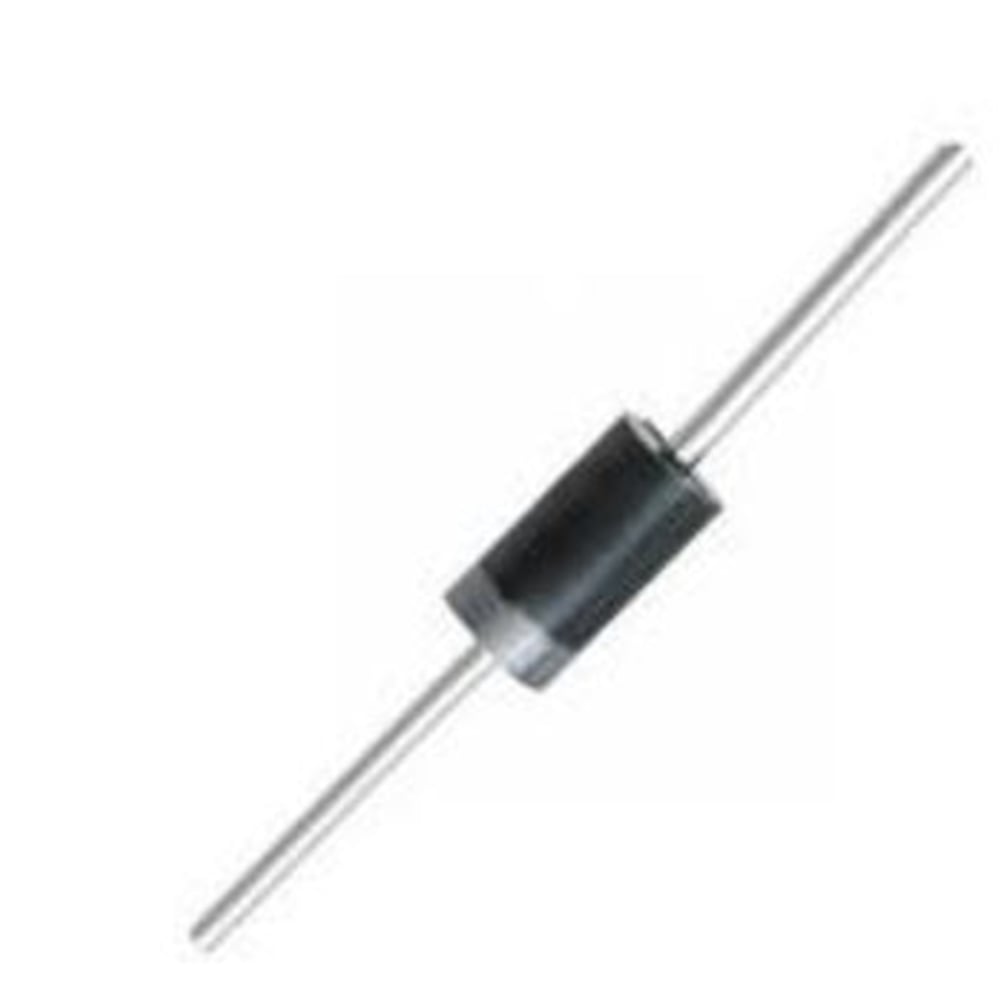

3. Schottky Diyotlar

Hız ve verimlilik canavarıdır. Görevi: Çok hızlı aç-kapa yapabilir (SMPS güç kaynaklarında kullanılır) ve üzerinde çok az voltaj harcar (0.2V - 0.4V). Bu sayede devre daha az ısınır. (Örn: 1N5819, SS14).

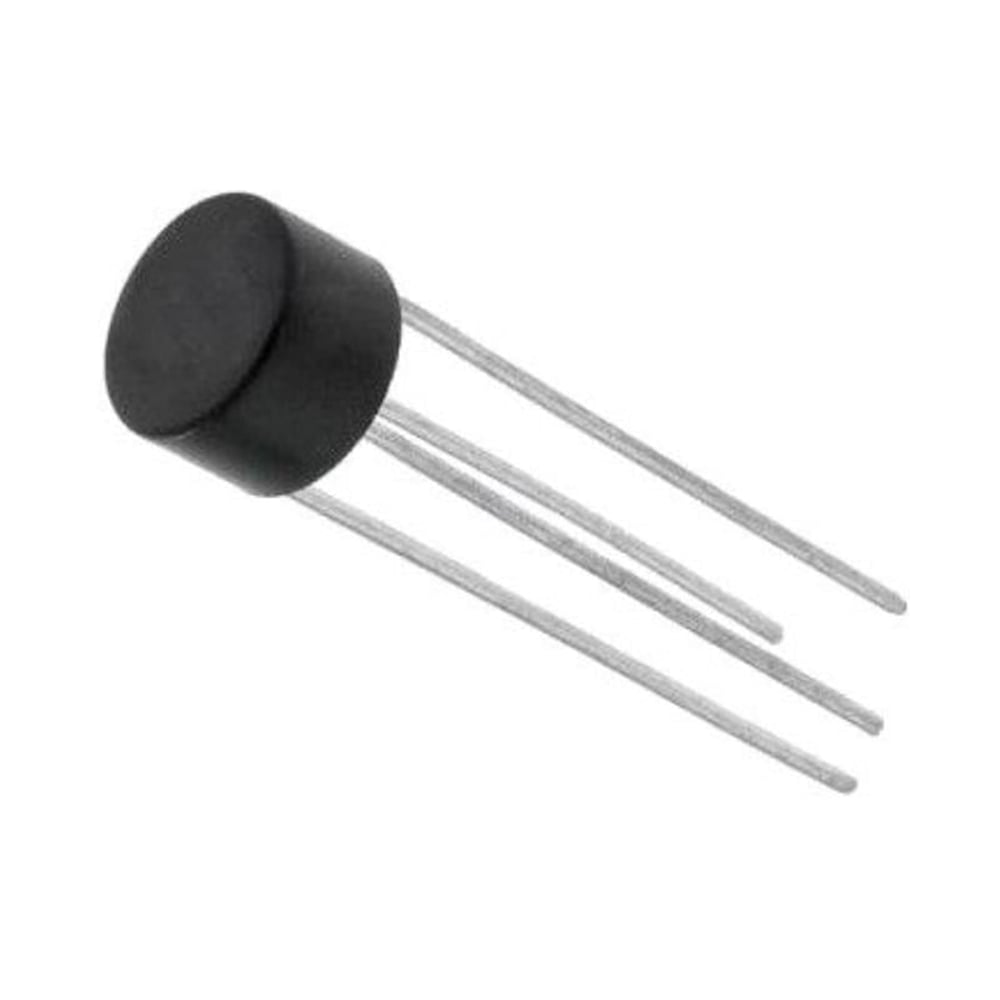

4. Köprü Diyotlar (Bridge Rectifier)

4 adet diyotun tek bir pakette birleştirilmiş halidir. 4 bacağı vardır. Görevi: Trafodan gelen AC elektriği tam dalga DC'ye çevirir. Güç kaynaklarının girişinde mutlaka bulunur. (Örn: KBP206, KBPC3510).

Teknik Derinlik: Anot, Katot ve Çizgi Yönü

Diyotun yönü hayati önem taşır. Ters takarsanız devre çalışmaz veya kısa devre olur. Yönü nasıl bulunur?

• Çizgili Taraf (Katot - Eksi): Siyah silindirik gövdenin bir ucunda gri/gümüş bir çizgi (halka) vardır. Cam diyotlarda ise siyah bir çizgi vardır. Bu çizgi, akımın ÇIKACAĞI yönü yani Eksi (Katot) ucunu gösterir.
• Çizgisiz Taraf (Anot - Artı): Diğer taraf ise akımın GİRECEĞİ Artı (Anot) ucudur.
• Köprü Diyotlarda: Bacakların yanında +, -, ~ (AC) işaretleri yazar. Çapraz bacaklar genellikle AC girişidir.

Satın Alma Rehberi: Seçim Kriterleri

Diyot seçerken şu iki değere mutlaka bakmalısınız:

• Akım (Amper): Diyot üzerinden ne kadar akım geçecek? 1N4007 en fazla 1 Amper taşır. Eğer 5 Amperlik bir motor bağlayacaksanız bu diyot saniyeler içinde yanar. Daha güçlü (Örn: 6A10 veya Köprü Diyot) seçmelisiniz.
• Ters Voltaj (PIV): Diyot akımı kestiğinde üzerine ne kadar voltaj binecek? 1N4007, 1000V'a kadar dayanır. Ancak 1N4148 (Sinyal diyotu) sadece 100V'a dayanır. Şebeke elektriğinde (220V) düşük voltajlı diyot kullanırsanız patlar.

Toptan Diyot ve Üretici Fırsatları

Elektronik kart dizgi firmaları, adaptör üreticileri ve tamir servisleri için toptan diyot tedariği, üretimin en temel ihtiyacıdır.

• Şerit/Makara (Tape & Reel): Otomatik dizgi makineleri için binli makaralar halinde SMD diyot (M7, SS14, LL4148) tedarik ediyoruz.
• Orijinal Ürün: Güç elektroniğinde sahte diyot kullanımı yangın riski taşır. Vishay, ON Semi, ST gibi markaların orijinal ürünlerini satıyoruz.
• Stok Çeşitliliği: Nadir bulunan Hızlı (Fast Recovery) diyotlardan, devasa vidalı sanayi tipi diyotlara kadar geniş stok tutuyoruz.

Fiyatları Etkileyen Faktörler

Fiyatlar neye göre değişir?

1. Akım Kapasitesi: 1 Amperlik diyot çok ucuzdur, ancak 50 Amperlik metal gövdeli bir köprü diyot bakır ve silikon maliyeti nedeniyle daha pahalıdır.
2. Hız (Recovery Time): Standart diyotlar ucuzdur. Ancak "Ultra Fast" diyotlar (UF serisi), özel üretim teknolojisi gerektirdiği için daha değerlidir.
3. Paketleme: 10'lu paket ile 5000'li makara alımı arasında ciddi birim fiyat farkı vardır.

Sıkça Sorulan Sorular (SSS)

Öğrencilerin ve teknisyenlerin en çok sorduğu sorular:

• 1N4001 ile 1N4007 arasındaki fark nedir? Sadece voltaj dayanımıdır. 1N4001 (50V), 1N4007 (1000V). 1N4007, serinin en güçlüsü olduğu için diğerlerinin (4001, 4002...) yerine gönül rahatlığıyla kullanılır.
• Diyot sağlamlık testi nasıl yapılır?
  Multimetreyi "Diyot" kademesine alın. Kırmızı probu anota, siyahı katota (çizgili taraf) değdirin. Ekranda bir değer (Örn: 500-700) görmelisiniz. Probları ters çevirdiğinizde değer görmemelisiniz (1 veya OL). İki yönde de değer varsa veya ötüyorsa bozuktur.
• Zener diyot düz bağlanırsa ne olur?
  Normal bir diyot gibi davranır (0.7V düşürür ve geçirir). Zener özelliği (Voltaj sabitleme) sadece TERS bağlandığında çalışır.
• Schottky diyot yerine normal diyot takılır mı?
  Düşük frekanslı devrelerde çalışabilir ama SMPS gibi yüksek hızlı devrelerde normal diyot (yavaş kaldığı için) aşırı ısınır ve yanar.
• Diyot voltajı düşürür mü?
  Evet. Silikon diyotlar (1N4007) üzerinden geçen voltajı yaklaşık 0.7V, Schottky diyotlar ise 0.3V düşürür. Hassas ölçümlerde bu kayıp hesaba katılmalıdır.

Devrelerinizi ters akımdan korumak, elektriği doğrultmak ve voltajı yönetmek için kategorimizdeki binlerce çeşit Diyot modelini hemen inceleyin. İster hobi projeniz için tekli, ister üretim bandınız için toptan makara olarak en kaliteli yarı iletkenleri tedarik edin. Akış kontrol altında.
